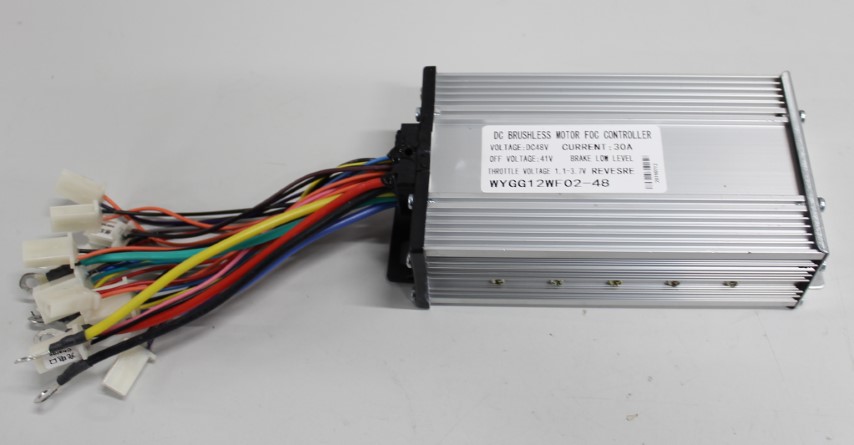

Ohjauslaatikko Harjaton 1200W 48V (EL Dirt Bike 1200W 48V)

Ohjauskotelo / Ohjauslaatikko

• WYWN12WF02-48-D
• WYQD12WF04-48 (ilman peruutusvaihdetta)

Sopii:

• Dirt Bike 1200 W Crosser Brushless 48 V litium (HP110E-B Lithium) / 12176

Liittimien ja johtojen värit:

• Akku: 2 x ruuvikiinnitys (punainen – musta)
• Moottori: 3 x ruuviliitäntä (keltainen – sininen – vihreä) + 6-napainen naarasliitin, jossa 5 johtoa (musta – punainen/valkoinen – keltainen – sininen – vihreä)
• Akun merkkivalo: (2x) 2-napainen naarasliitin (musta – oranssi)
• Latausportti: 2-napainen naaraspistoke (musta – vaaleanpunainen)
• Virtalukko: 2-napainen naarasliitin (punainen – oranssi)
• Jarru: 2 x 2-napaiset naaraspistokkeet (musta – violetti)
• Jarruvalo: 2-napainen naaraspistoke (oranssi – violetti)
• Kaasupoljin / nopeudensäädin: 3-napainen naaraspistoke (punainen/valkoinen – harmaa – musta)
• Nopeudenrajoitin: 3-napainen naaraspistoke (keltainen – sininen – musta)
• Peruutusvaihde: Ei
• Näyttö: Ei
• Ajovalot: Ei
• Takavalot: Ei
